Obrážení drážek na soustruhu
Jednou z metod jak vytvořit v otvoru drážku, například na pero, je použití soustruhu s rychloposuvem.
Bohužel můj soustruh takovou vymoženost nemá a pohon šroubu na řezání závitů je svázaný s otáčením vřetene.
Udělal jsem si proto držák k děličce a drážku zkusil obrazit pomocí klasického posuvu při otáčení vřetene.

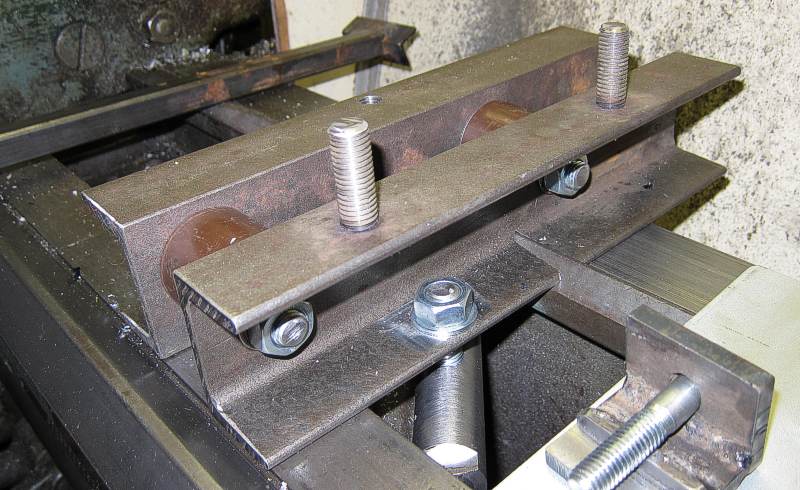

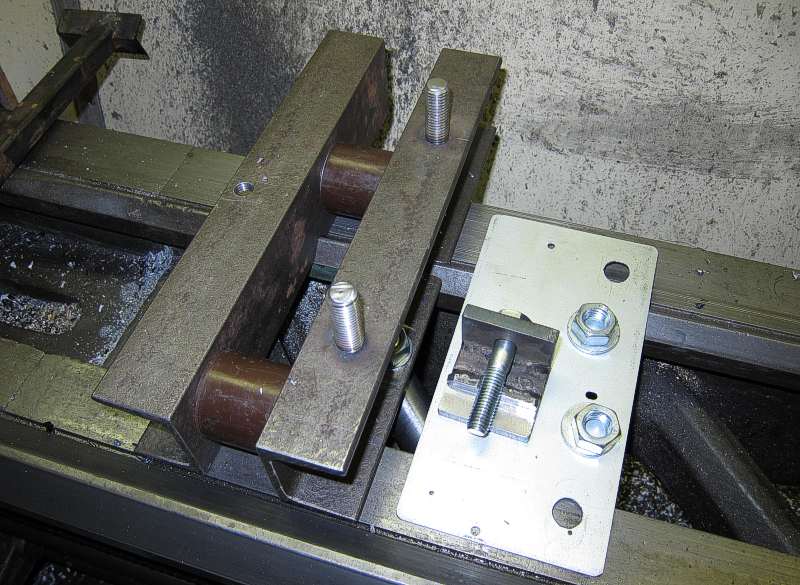

Základ je ze dvou U profilů, v kterých jsou shora zavařené šrouby pro uchycení děličky,

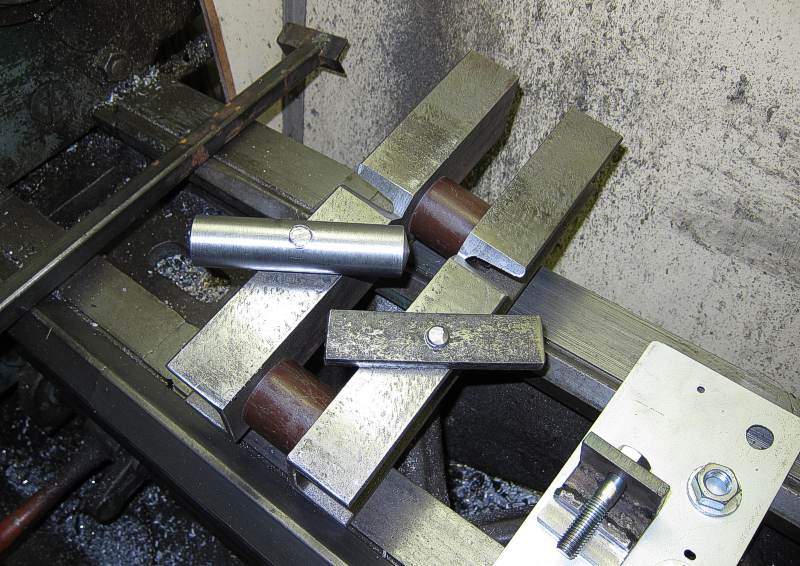

ze spodu pak vyfrézované drážky na rybiny a příčky kterými se připevňuje k loži.
Účka jsou staženy svorníky, vzdálenost je vymezena prstýnky z trubky.

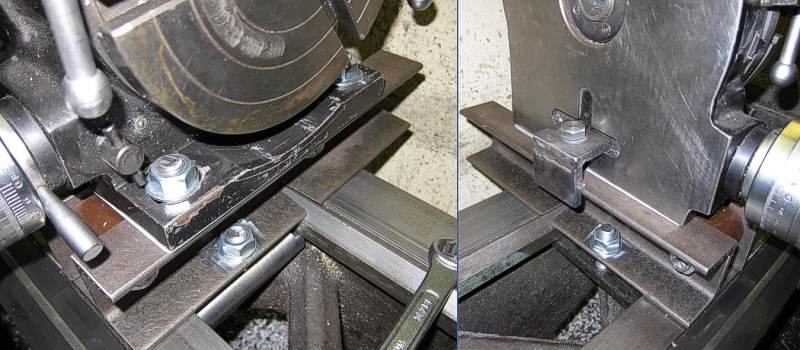

Dělička je vpředu přišroubována pomocí matic, vzadu pak přitažena třmenem. Díky 1mm podkladovému plechu jsem se dostal na stejnou osovou výšku jakou má soustruh.

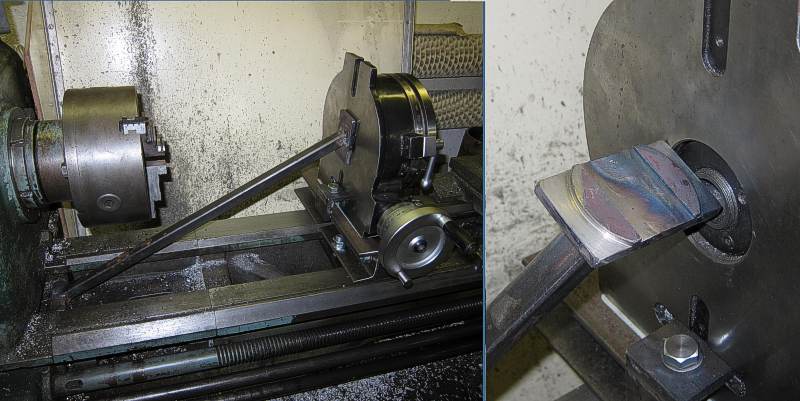

Z důvodu zvýšení tuhosti, jsem děličku zapřel o lože soustruhu pomocí vzpěry. Ta má v místě opření o lože přivařený L úhelník, na konci u děličky je kruhově osazená platle na průměr středového otvoru.

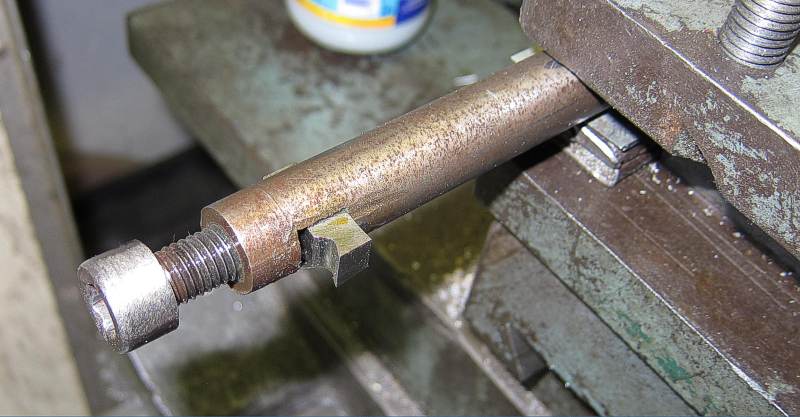

Nůž z radeka je zasazený v držáku upevněném v nožové hlavě. Tenhle jsem dostal k soustruhu a na tu osmičku radeko je dost slabý. Při obrážení se trochu ohýbá.

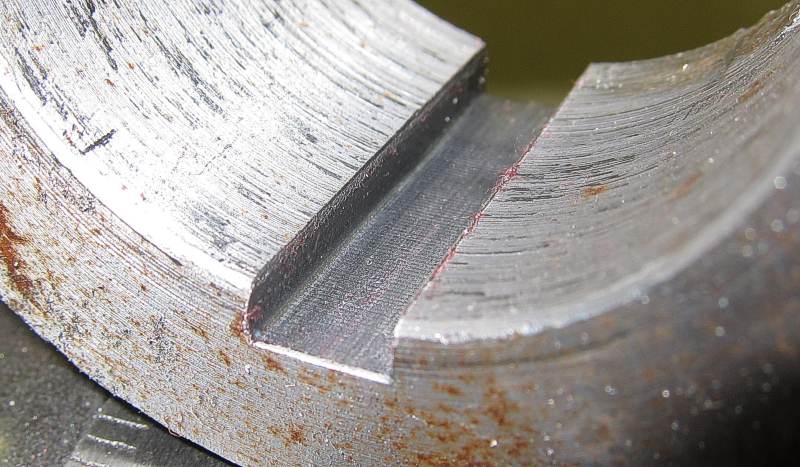

Takhle dopadla první obražená drážka 8mm v cvičném ocelovém prstenci.

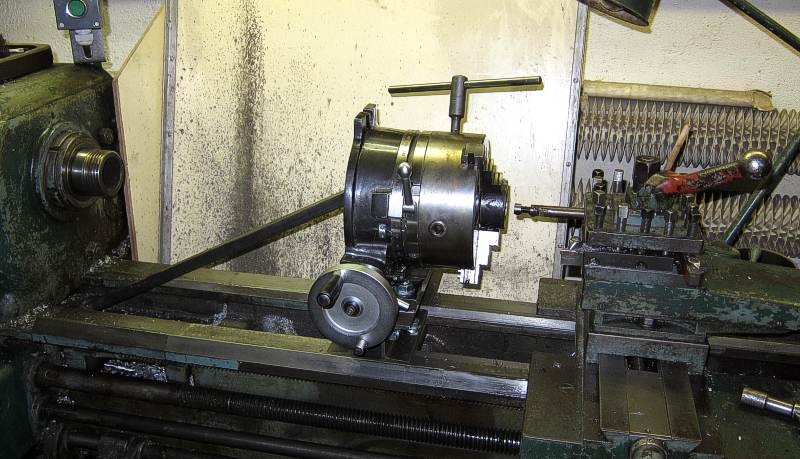

Vlastní obrážení provádím se sundanou univerzálkou, aby spojka netrpěla, pomocí posuvného šroubu na závity.
Po několika obražených drážkách se zdá, že by se konstrukce ještě měla zpevnit zesílením úček v místě nad ložem a opřením vzpěry kolmo o vřeteník. Díky šikmému opření se má dělička tendenci při velké "šponě" zdvíhat.
